지반 액상화 현상의 원리와 내진설계 대응 방안

땅이 물처럼 변하는 지반 액상화 현상 이해하기

지진이 발생했을 때 건물이나 도로가 갑자기 땅속으로 가라앉거나 옆으로 기울어지는 뉴스를 본 적이 있을 것입니다. 이때 지반이 마치 늪이나 물처럼 변하는 현상을 지반 액상화라고 합니다. 지반 액상화는 지진의 직접적인 흔들림보다 더 무서운 2차 피해를 유발하며, 제대로 대비하지 않으면 막대한 경제적 손실과 인명 피해를 야기할 수 있습니다. 지반 액상화의 원리부터 우리가 실생활에서 알아야 할 대응 방안까지 상세히 살펴보겠습니다.

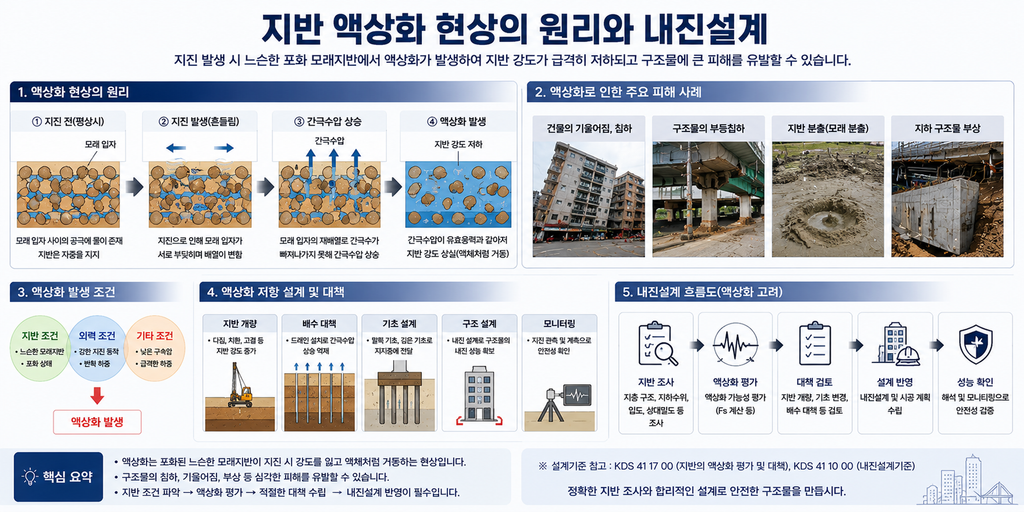

지반 액상화가 발생하는 과학적 원리

액상화는 주로 모래가 많은 지반에서 지하수위가 높을 때 발생합니다. 평소 지반은 모래 알갱이들이 서로 맞물려 있어 단단한 상태를 유지합니다. 알갱이 사이사이에는 지하수가 채워져 있는데, 이 물은 평소에는 안정적인 상태로 머물러 있습니다.

하지만 지진이 발생하여 땅이 강하게 흔들리면 모래 알갱이들이 흩어지면서 그 사이의 빈 공간이 줄어듭니다. 이때 알갱이들 사이에 갇혀 있던 지하수가 빠져나가지 못하고 압력이 급격히 상승하게 됩니다. 이 과도한 수압이 모래 알갱이들을 밀어내어 알갱이 사이의 마찰력을 없애버리는데, 이로 인해 지반은 단단한 고체 상태가 아니라 물과 모래가 섞인 액체와 같은 상태로 변하게 됩니다. 이것이 바로 액상화 현상입니다.

액상화가 발생하기 쉬운 환경적 조건

• 지반이 느슨한 모래로 구성된 경우
• 지하수위가 지표면과 가까울 정도로 높은 경우
• 지진의 강도가 일정 수준 이상으로 지속되는 경우
• 매립지나 하천 주변처럼 퇴적층이 두꺼운 지역

액상화 현상의 유형별 특성

액상화는 나타나는 형태에 따라 크게 세 가지 유형으로 분류할 수 있습니다.

유동화 현상

지반이 액체처럼 변하면서 경사면을 따라 흘러내리는 현상입니다. 도로의 붕괴나 교량의 교각이 밀려 나가는 등 큰 구조적 피해를 줍니다.

모래 분출 현상

지하의 높은 수압으로 인해 물과 모래가 지표면의 균열을 뚫고 솟구쳐 오르는 현상입니다. 건물 기초 주변에서 모래가 뿜어져 나오며 지반을 약화시킵니다.

측방 유동 현상

평지에서도 발생할 수 있지만, 주로 강가나 경사면 근처에서 발생합니다. 지반 자체가 옆으로 미끄러지면서 구조물에 치명적인 변형을 가하는 가장 위험한 형태 중 하나입니다.

액상화에 대한 흔한 오해와 진실

오해 1 액상화는 지진이 자주 발생하는 국가에서만 일어난다

대한민국 역시 지진 안전지대가 아닙니다. 특히 강변이나 해안가에 위치한 매립지, 느슨한 모래 지반이 많은 지역은 액상화 가능성이 상존합니다. 최근 국내에서도 액상화 위험 지도 제작이 활발히 이루어지고 있습니다.

오해 2 단단한 암반 위에는 액상화가 일어나지 않는다

사실입니다. 액상화는 모래 지반에서만 발생합니다. 암반이나 점토질 지반은 액상화에 매우 강합니다. 따라서 건축물을 지을 때 지반 조사를 통해 모래층의 깊이와 지하수위를 파악하는 것이 무엇보다 중요합니다.

내진설계 및 액상화 대응 방안

건축물을 설계하거나 보강할 때는 액상화 가능성을 사전에 차단하는 공법을 적용해야 합니다. 가장 효과적인 방법은 모래 지반 자체를 단단하게 만드는 것입니다.

지반 개량 공법

• 다짐 공법: 진동기나 중추를 사용하여 느슨한 모래 지반을 강제로 다져 밀도를 높이는 방법입니다.
• 치환 공법: 액상화 위험이 있는 모래층을 걷어내고 단단한 흙이나 돌로 바꾸는 방법입니다.
• 배수 공법: 지하수위가 높아지지 않도록 배수관을 설치하여 수압을 낮추는 방법입니다.
• 고결 공법: 시멘트나 약품을 모래 사이사이에 주입하여 단단한 덩어리로 만드는 방법입니다.

구조적 내진설계

지반이 흔들려도 건물이 버틸 수 있도록 기초를 깊게 파서 암반에 고정하는 파일 기초 공법을 사용합니다. 또한 건물이 액상화로 인해 기울어지지 않도록 기초판을 일체형으로 설계하는 매트 기초 방식도 권장됩니다.

일반인을 위한 실질적인 조언과 체크리스트

전문가가 아니더라도 내 거주지나 건물이 액상화 위험 지역인지 확인하는 방법이 있습니다.

거주지 안전 체크리스트

1. 내가 사는 지역이 과거에 바다나 강을 메운 매립지인가?
2. 지하실에 물이 자주 차거나 평소 습기가 많은 편인가?
3. 주변에 모래가 섞인 퇴적층이 분포하고 있는가?
4. 지진 발생 시 지반의 흔들림이 유독 크게 느껴지는 지역인가?

만약 이러한 조건에 해당한다면, 거주지의 내진 성능 점검을 받아보는 것이 좋습니다. 특히 노후화된 저층 주택의 경우 액상화가 발생하면 건물이 급격히 기울어질 수 있어 대피 경로를 미리 확보하는 것이 중요합니다.

전문가가 제안하는 비용 효율적인 예방책

대규모 지반 개량은 막대한 비용이 들지만, 개인 차원에서 할 수 있는 효율적인 방안도 존재합니다. 주택 보강 시 기초 주변에 배수 시설을 잘 정비하여 지하수위 변화를 최소화하는 것만으로도 상당한 예방 효과가 있습니다. 또한, 오래된 건물의 경우 정기적인 안전 진단을 통해 지반 침하 징후를 조기에 발견하는 것이 가장 경제적인 대응입니다.

지자체에서 제공하는 액상화 위험 지도를 확인하는 것도 큰 도움이 됩니다. 거주 지역의 위험도를 미리 파악해두면 지진 발생 시 신속한 판단과 대처가 가능합니다. 또한, 건축 시에는 반드시 지질 조사를 포함하여 기초 설계를 강화하고, 건물의 무게를 효율적으로 분산시키는 구조를 선택하는 것이 장기적으로 건물의 가치를 지키는 길입니다.

액상화 관련 자주 묻는 질문

질문 1 액상화가 발생하면 건물을 살릴 방법이 없나요?

건물이 이미 기울어진 경우라도 상황에 따라 지반 보강공사를 통해 추가 침하를 막고 건물을 수평으로 맞추는 복원 공사가 가능합니다. 다만 비용이 많이 들기 때문에 사전 예방이 최선입니다.

질문 2 우리 집이 액상화 위험 지역인지 어떻게 알 수 있나요?

국가에서 제공하는 국토지반정보 포털이나 각 지자체에서 배포하는 지질도 및 내진 관련 지도를 통해 기본적인 위험도를 확인할 수 있습니다. 보다 정확한 정보는 건축물 설계 도면과 함께 전문가의 지반 조사를 통해 알 수 있습니다.

질문 3 액상화가 발생할 때 대피 방법은 무엇인가요?

액상화 현상이 시작되면 지반이 급격히 약해지므로 건물 밖으로 나가는 것이 위험할 수 있습니다. 지진 초기에는 탁자 밑 등 안전한 곳에 머물며 흔들림이 잦아들기를 기다리고, 이후 안전한 경로를 확보하여 지반이 단단한 고지대로 대피해야 합니다.

액상화 현상은 보이지 않는 땅속에서 일어나는 일이라 간과하기 쉽지만, 지진의 파괴력을 증폭시키는 치명적인 요소입니다. 지반에 대한 이해와 사전 점검, 그리고 올바른 내진설계에 대한 관심이 우리 가족의 안전과 소중한 재산을 지키는 첫걸음이 됩니다.
