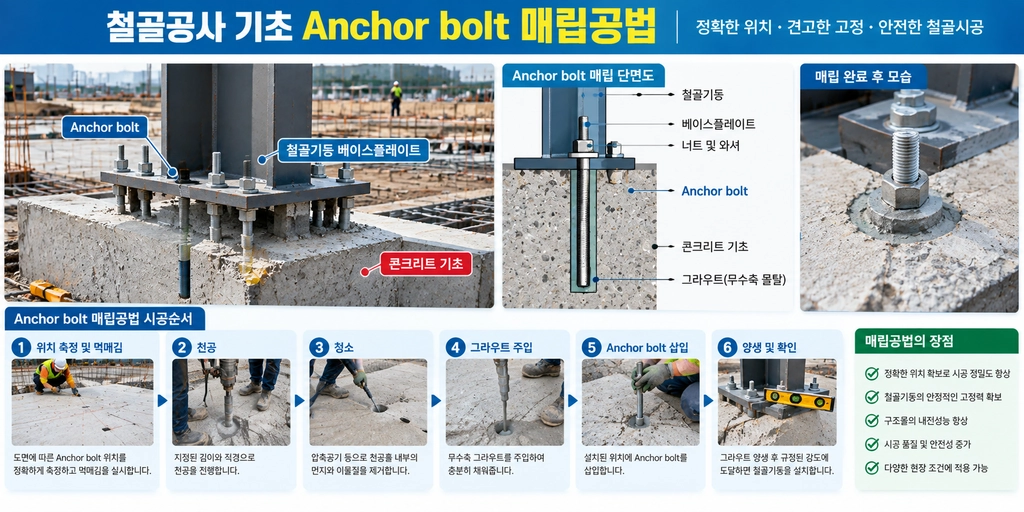

철골공사 기초 Anchor bolt 매립공법

철골공사 기초 앵커볼트 매립공법의 모든 것

건축물의 뼈대를 세우는 철골공사에서 가장 중요한 첫 단추는 무엇일까요? 바로 기초 콘크리트와 철골 기둥을 하나로 묶어주는 앵커볼트의 설치입니다. 앵커볼트는 건물의 하중을 지면으로 전달하는 교량 역할을 하며, 지진이나 강풍과 같은 외부 충격으로부터 건물이 흔들리지 않도록 고정하는 핵심 부품입니다. 이 글에서는 앵커볼트 매립공법의 기초부터 실무적인 팁까지 상세히 다루어 보겠습니다.

앵커볼트 매립공법이 왜 중요한가요

철골구조물은 콘크리트 구조물에 비해 가볍고 강도가 높지만, 기초와의 결합이 제대로 이루어지지 않으면 구조적 안정성을 확보할 수 없습니다. 앵커볼트 매립공법은 철골 기둥의 하부 베이스 플레이트를 기초 콘크리트에 정밀하게 고정하는 기술입니다. 만약 앵커볼트가 설계 위치에서 조금이라도 벗어나거나 수직도가 맞지 않으면, 기둥을 세울 때 큰 오차가 발생하여 전체 건물의 수직 정밀도가 무너집니다. 따라서 정밀한 매립공법은 시공 품질의 척도라고 할 수 있습니다.

앵커볼트 매립의 대표적인 유형

현장 상황과 공법에 따라 앵커볼트 설치 방식은 크게 세 가지로 나뉩니다. 각각의 특성을 이해하면 프로젝트에 적합한 공법을 선택하는 데 도움이 됩니다.

• 매립식 앵커볼트 공법: 콘크리트 타설 전 미리 앵커볼트를 정확한 위치에 고정하고 콘크리트를 붓는 방식입니다. 가장 일반적이며 구조적으로 일체감이 뛰어납니다. 단점은 콘크리트 타설 시 볼트의 위치가 변할 위험이 있어 세심한 고정이 필요합니다.

• 나중 심기 방식: 콘크리트가 완전히 굳은 후 구멍을 뚫고 케미컬 앵커나 확장형 앵커를 설치하는 방식입니다. 리모델링이나 보강 공사에 주로 쓰이며, 위치 오차를 수정하기 쉽다는 장점이 있습니다.
• 박스 아웃 방식: 기초 상부에 구멍(박스)을 남겨두고 나중에 철골 기둥을 세운 뒤 무수축 모르타르로 채우는 방식입니다. 오차 보정이 매우 유연하여 대형 철골 구조물에서 선호됩니다.

앵커볼트 설치 시 주의해야 할 실무 팁

현장에서 시공 품질을 높이기 위해 다음 사항들을 반드시 체크해야 합니다.

• 템플릿 사용은 필수입니다: 볼트 여러 개를 일정한 간격으로 고정하기 위해 강재 템플릿을 제작하여 사용하세요. 볼트 간의 간격과 수평을 유지하는 데 가장 확실한 방법입니다.

• 수직도 확인을 거듭하세요: 앵커볼트가 조금만 기울어져도 기둥 설치 시 베이스 플레이트 구멍에 들어가지 않습니다. 타설 전, 타설 중, 타설 직후 세 번에 걸쳐 수직도를 측정하는 것이 좋습니다.
• 나사산 보호: 콘크리트 타설 과정에서 앵커볼트의 나사산에 시멘트 물이 묻으면 나중에 너트를 끼울 때 문제가 됩니다. 테이핑이나 비닐 커버를 씌워 나사산을 보호하는 것은 기본 중의 기본입니다.
• 고정 지지대 보강: 콘크리트 타설 시 발생하는 압력으로 인해 볼트가 밀려날 수 있습니다. 철근과 앵커볼트를 용접하거나 별도의 고정용 철물을 사용하여 단단히 고정해야 합니다.

흔히 발생하는 오해와 진실

많은 이들이 앵커볼트 설치에 대해 오해하는 부분들이 있습니다. 이를 바로잡아 효율적인 시공을 준비해 보세요.

오해 1: 앵커볼트는 강도가 높을수록 무조건 좋다

진실은 구조 설계에 맞는 등급을 사용하는 것이 가장 좋습니다. 무조건 고강도 볼트를 쓴다고 안전한 것이 아니라, 콘크리트의 인장 강도와 볼트의 인장 강도가 조화를 이루어야 합니다. 설계서에 명시된 등급(예: KS F 4536 등)을 엄격히 준수하세요.

오해 2: 볼트 위치가 조금 틀려도 베이스 플레이트 구멍을 넓히면 된다

이는 매우 위험한 생각입니다. 구멍을 넓히면 볼트와 철판 사이의 유격이 발생하여 하중 전달이 불균일해집니다. 오차가 발생했다면 반드시 구조 기술사의 검토를 거쳐 보강 방안을 마련해야 합니다.

비용 효율적인 앵커볼트 관리 방법

건설 비용 절감은 자재의 낭비를 줄이는 것에서 시작합니다. 다음 전략으로 효율성을 높일 수 있습니다.

1. 표준화된 템플릿 재활용: 규격화된 템플릿을 제작하여 여러 현장에서 반복 사용하면 제작 비용을 크게 줄일 수 있습니다.
2. 사전 검측을 통한 재시공 방지: 콘크리트 타설 후 위치 오류를 발견하면 수정 비용은 수십 배로 뜁니다. 타설 전 ‘체크리스트’를 작성하여 관리 감독자가 직접 서명하는 시스템을 도입하세요.
3. 적정 등급의 자재 선정: 과도하게 높은 등급의 볼트를 사용하는 대신, 설계 하중을 정확히 계산하여 최적의 사양을 선택하십시오.

전문가가 전하는 앵커볼트 매립의 핵심 조언

현장 경험이 풍부한 전문가들은 하나같이 ‘정밀함’을 강조합니다. 철골공사는 오차를 허용하지 않는 정밀한 작업이기 때문입니다. 특히 앵커볼트 매립은 일단 콘크리트가 굳으면 수정이 거의 불가능하므로, 시공 전 3D 시뮬레이션이나 정밀 측량을 통해 간섭 여부를 확인하는 것이 중요합니다. 또한, 기초 콘크리트와 철골 기둥 사이의 간격을 채우는 ‘무수축 모르타르’의 품질 관리도 앵커볼트의 성능을 완성하는 마지막 열쇠임을 잊지 마세요.

자주 묻는 질문과 답변

Q: 앵커볼트가 콘크리트 밖으로 너무 짧게 나왔을 때는 어떻게 하나요?

A: 앵커볼트 연장 커플러를 사용하는 방법이 있습니다. 하지만 구조적 안정성에 영향을 줄 수 있으므로 반드시 구조 기술사의 승인을 받은 후 안전한 보강 조치를 취해야 합니다.

Q: 매립식 앵커볼트의 부식 방지는 어떻게 하나요?

A: 일반적으로 용융아연도금 처리가 된 볼트를 사용합니다. 콘크리트 내부에 매립되더라도 습기나 염분에 의한 부식을 방지하기 위해 도금 처리는 필수적입니다.

Q: 앵커볼트 매립 위치 오차의 허용 범위는 어느 정도인가요?

A: 일반적으로 관련 시공 기준에 따라 ±3mm에서 ±5mm 이내를 허용 오차로 봅니다. 하지만 정밀 시공이 요구되는 고층 빌딩이나 특수 구조물은 더 엄격한 기준을 적용해야 합니다.

Q: 케미컬 앵커와 기성 앵커볼트 중 무엇이 더 튼튼한가요?

A: 용도에 따라 다릅니다. 신축 현장의 경우 매립형 앵커볼트가 구조적 일체성 면에서 가장 우수합니다. 케미컬 앵커는 보수나 추가 설치 시 매우 강력한 접착력을 보여주지만, 매립형보다는 시공 환경의 영향을 더 많이 받을 수 있습니다.
