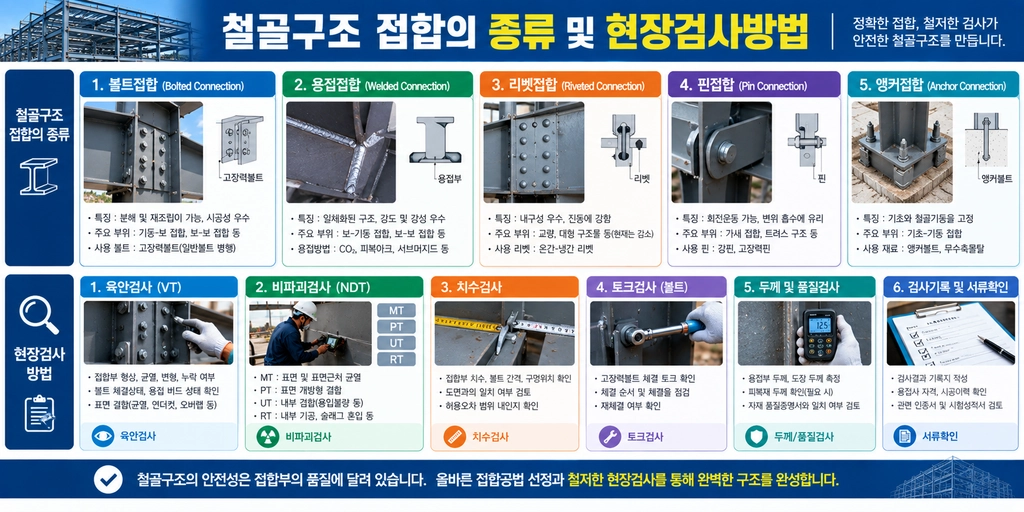

철골구조 접합의 종류 및 현장검사방법

철골구조의 기초와 접합부의 중요성

철골구조는 현대 건축물에서 뼈대 역할을 하는 핵심 요소입니다. 고층 빌딩, 대형 물류 창고, 교량 등에 이르기까지 강철이라는 소재가 가진 강력한 인장력과 압축력은 구조적 안전성을 확보하는 데 필수적입니다. 그러나 아무리 튼튼한 강철 기둥과 보를 사용하더라도, 이들을 연결하는 접합부(Joint)가 부실하다면 전체 구조물은 한순간에 붕괴할 위험이 있습니다. 철골 접합은 단순히 부재를 이어 붙이는 것을 넘어, 하중을 효과적으로 전달하고 구조물의 유연성과 강성을 조절하는 정밀한 공학적 과정입니다.

건축 현장에서 접합부는 흔히 사람의 관절에 비유됩니다. 몸의 뼈가 튼튼해도 관절이 불안정하면 제대로 움직일 수 없듯이, 철골 구조물 역시 접합부가 설계 의도대로 기능을 수행해야만 지진이나 풍하중 같은 외부 충격을 견뎌낼 수 있습니다. 따라서 접합부의 종류를 이해하고, 이를 올바르게 검사하는 과정은 건축물의 수명과 안전을 결정짓는 가장 중요한 단계라고 할 수 있습니다.

철골구조 접합의 주요 유형과 특성

철골 접합은 크게 연결 방식에 따라 세 가지로 분류됩니다. 각 방식은 현장의 상황, 공기, 비용, 그리고 구조적 요구사항에 따라 선택됩니다.

볼트 접합

• 특징: 고장력 볼트를 사용하여 부재를 결합하는 방식입니다. 현장에서 조립이 간편하고 공기가 단축된다는 장점이 있습니다.

• 장점: 용접에 비해 숙련도에 따른 편차가 적고, 검사가 비교적 용이합니다. 또한, 필요시 해체가 가능하여 유지보수에 유리합니다.
• 주의사항: 볼트의 조임력을 정확히 관리하는 것이 핵심입니다. 토크 관리나 너트 회전법 등을 통해 설계된 체결력을 확보해야 합니다.

용접 접합

• 특징: 금속을 고열로 녹여 일체화하는 방식입니다. 부재 간의 결합력이 가장 강력하며, 구조적으로 연속성을 확보하기 좋습니다.

• 장점: 접합부의 강도가 모재와 거의 대등하거나 그 이상을 발휘할 수 있습니다. 복잡한 형태의 접합부를 구성하는 데 매우 유용합니다.
• 주의사항: 용접부 내부에 기포나 균열이 발생하기 쉽습니다. 따라서 비파괴 검사와 같은 전문적인 검사 과정이 반드시 동반되어야 합니다.

리벳 접합

• 특징: 과거에 많이 사용되던 방식으로, 달궈진 리벳을 구멍에 끼우고 압착하여 고정하는 방식입니다.
• 현황: 현재는 소음 문제와 비효율성으로 인해 신축 현장에서는 거의 사용되지 않으며, 문화재 보수나 특수 목적의 구조물에서만 제한적으로 활용됩니다.

현장 검사 방법의 종류와 실무 팁

접합부가 설계대로 시공되었는지 확인하는 것은 안전을 위한 마지막 보루입니다. 현장에서 가장 많이 사용하는 검사 방법들을 정리했습니다.

외관 검사

가장 기본이 되는 검사입니다. 육안으로 용접부의 표면 상태, 볼트의 체결 상태, 부재의 뒤틀림 등을 확인합니다. 용접의 경우 언더컷(Undercut), 오버랩(Overlap), 표면 균열 등을 중점적으로 체크하며, 볼트의 경우 와셔의 밀착 상태나 볼트 머리의 변형 여부를 확인합니다.

비파괴 검사

구조물을 파괴하지 않고 내부 결함을 찾아내는 정밀 검사입니다. 크게 네 가지 방식이 주로 쓰입니다.

• 방사선 투과 검사(RT): X-ray나 감마선을 사용하여 용접부 내부의 기공이나 슬래그 혼입을 사진으로 확인합니다. 가장 정확도가 높지만 비용이 많이 듭니다.

• 초음파 탐상 검사(UT): 초음파를 쏘아 반사되는 파형을 분석하여 내부 결함의 위치와 크기를 파악합니다. 현장에서 가장 범용적으로 쓰이는 정밀 검사입니다.
• 자분 탐상 검사(MT): 강자성체인 철의 성질을 이용해 표면 근처의 미세한 균열을 찾아냅니다. 자성 가루를 뿌려 균열 부위에 가루가 모이는 현상을 확인합니다.
• 침투 탐상 검사(PT): 균열 부위에 침투액을 바른 뒤 세척하고 현상액을 뿌려 표면 균열을 육안으로 식별 가능하게 만드는 방법입니다.

현장 전문가가 말하는 실무 조언

철골 접합 현장에서는 이론과 현실의 간극을 줄이는 것이 중요합니다. 전문가들이 강조하는 몇 가지 핵심 조언을 소개합니다.

첫째, 표면 처리의 중요성입니다. 용접 부위에 녹이나 기름, 페인트가 묻어 있으면 용접 결함의 원인이 됩니다. 귀찮더라도 용접 전 그라인딩 작업을 철저히 하는 것만으로도 하자율을 획기적으로 낮출 수 있습니다.

둘째, 환경 관리입니다. 특히 습도가 높거나 비가 오는 날의 용접은 피해야 합니다. 수소 균열의 위험이 커지기 때문입니다. 부득이하게 작업을 진행해야 한다면 예열(Pre-heating) 과정을 통해 수분을 완전히 제거하는 지혜가 필요합니다.

셋째, 검사 기록의 생활화입니다. 검사는 단순히 통과 여부를 확인하는 것이 아니라, 추후 문제가 발생했을 때 근거 자료가 됩니다. 각 접합부마다 사진을 찍고 검사 일지를 상세히 기록하는 습관은 현장 관리자의 역량을 보여주는 척도입니다.

자주 묻는 질문과 답변

Q1. 볼트 접합과 용접 접합 중 무엇이 더 안전한가요?

어느 것이 더 안전하다고 단정 지을 수 없습니다. 설계 단계에서 해당 부위가 받는 힘의 성격(인장, 전단, 모멘트 등)에 따라 적절한 공법이 정해집니다. 용접은 일체성이 뛰어나 강성이 높고, 볼트는 유연성이 있어 진동에 대응하기 좋습니다. 구조적 안전은 공법 자체가 아니라 설계값에 맞게 시공되었느냐에 달려 있습니다.

Q2. 비파괴 검사는 모든 부위를 다 해야 하나요?

건축물의 중요도와 접합부의 위치에 따라 검사 비율이 달라집니다. 모든 용접부를 100% 검사하는 것이 이론적으로는 가장 좋지만, 비용과 시간 문제로 인해 주요 구조 부위는 20%에서 50% 정도를 표본 검사하는 경우가 많습니다. 단, 기둥과 보의 접합부 등 구조적으로 매우 중요한 부위는 전수 검사를 권장합니다.

Q3. 비용을 절감하면서 안전을 챙길 방법은 무엇인가요?

설계 단계에서부터 시공성을 고려한 ‘디테일’을 잡아야 합니다. 현장에서 용접하기 어려운 위치는 볼트 접합으로 변경하고, 표준화된 규격의 부재를 사용하여 자재 로스를 줄이는 것이 비용 효율적입니다. 또한, 검사 단계에서 초기 단계부터 철저한 관리 감독을 수행하면 재시공 비용을 방지하여 결과적으로 전체 공사비를 절감할 수 있습니다.

흔한 오해와 사실 관계

많은 사람들이 용접이 무조건 강하다고 생각합니다. 하지만 숙련되지 않은 작업자가 수행한 용접은 볼트 접합보다 훨씬 위험할 수 있습니다. 용접은 작업자의 컨디션과 환경에 민감하기 때문입니다. 반면 고장력 볼트는 정해진 토크 값만 정확히 준수하면 작업자의 숙련도와 관계없이 일정한 품질을 유지할 수 있습니다. 따라서 ‘용접이 최고’라는 생각보다는 ‘현장 상황에 맞는 최선의 공법’을 선택하는 것이 건축의 정석입니다.

또한, 비파괴 검사를 하면 철골이 약해진다고 생각하는 분들이 계시는데, 이는 전혀 사실이 아닙니다. 비파괴 검사는 말 그대로 구조물에 물리적 손상을 입히지 않고 내부를 확인하는 과학적인 방법입니다. 오히려 검사를 하지 않는 것이 구조물 내부의 결함을 방치하는 가장 위험한 행위입니다.

철골구조는 정직합니다. 설계대로 시공하고, 규정대로 검사한다면 그 어떤 구조보다 튼튼하고 안전합니다. 보이지 않는 곳의 접합부까지 꼼꼼히 챙기는 세심함이 결국 건물의 가치를 완성합니다.
