철근이음방법 중 기계식 이음의 품질관리 방안

건설 현장에서 골조 공사의 품질과 안전을 결정짓는 핵심 요소 중 하나는 바로 철근 이음입니다. 과거에는 단순히 철근을 겹쳐서 묶는 겹침 이음을 많이 사용했지만, 구조물이 고층화되고 철근의 구경이 굵어짐에 따라 기계식 이음(Mechanical Splice)의 적용 비중이 크게 늘어났습니다.

하지만 아무리 우수한 공법이라도 현장에서 정밀한 품질관리가 이뤄지지 않는다면 구조적 결함으로 이어질 수 있습니다. 이번 글에서는 현장 감리 업무를 수행하며 쌓아온 경험을 바탕으로, 철근 기계식 이음의 개념부터 단계별 품질관리 실무 방안까지 체계적으로 정리해 드립니다.

1. 철근 기계식 이음의 개요 및 도입 배경

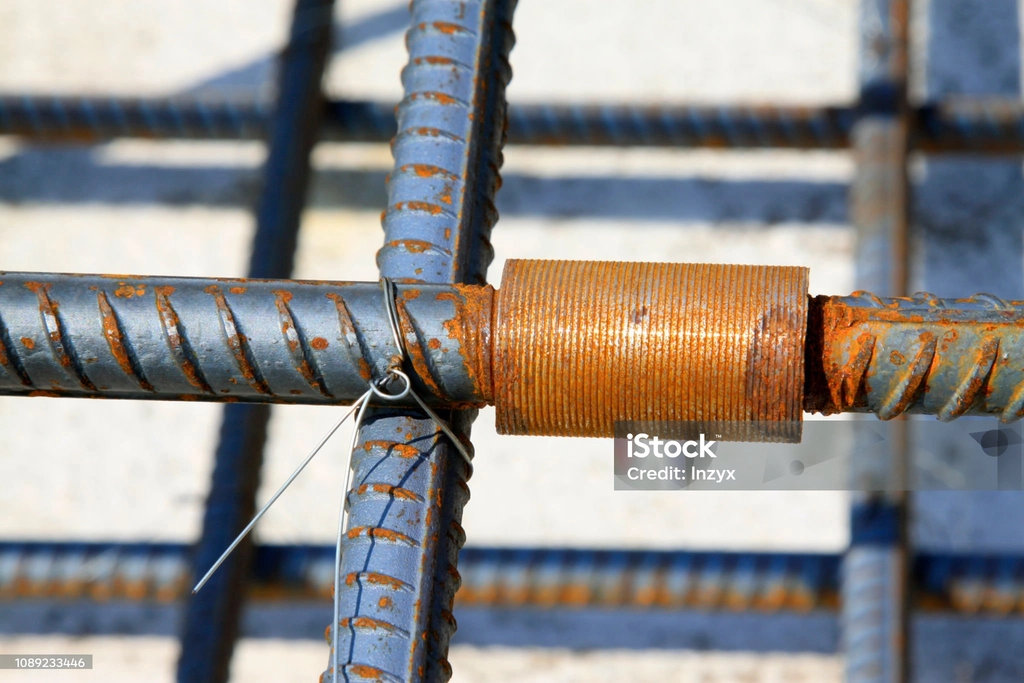

철근 기계식 이음은 커플러(Coupler)라는 금속관이나 체결용 부속을 활용하여 두 철근을 일체화하는 공법입니다. 철근의 마디와 리브를 활용하거나 수레드(나사산)를 가공하여 강력한 인장력과 압축력을 전달하는 특징이 있습니다.

1) 겹침 이음 대비 기계식 이음의 장점

• 철근 절감 및 배근 밀도 개선: 겹침 이음 길이만큼 소비되는 철근량을 절감할 수 있으며, 철근 간격이 확보되어 콘크리트 타설 시 수밀성과 밀실도가 향상됩니다.
• 구조적 신뢰성 확보: D29 이상의 대구경 철근에서는 겹침 이음의 신뢰도가 떨어지므로, 응력 전달 능력이 확실한 기계식 이음이 구조적으로 유리합니다.

2) 현장 적용 시 주요 고려사항

기계식 이음은 부속품의 성능뿐만 아니라 가공 오차와 현장 조립 숙련도에 따라 품질 변동성이 큽니다. 따라서 단순 시공에 그치지 않고 자재 입고부터 체결 완료 단계까지 철저한 검수 체계를 갖추어야 합니다.

2. 시공 전 자재 및 가공 단계의 품질관리

기계식 이음의 품질관리는 철근을 현장에 시공하기 전, 자재 검수와 가공 공정에서 이미 80% 이상 결정됩니다.

1) 커플러 및 철근 자재 검수

• 시험성적서 확인: 입고된 커플러와 철근은 공인시험기관의 품질시험성적서를 제출받아 사양 기준에 부합하는지 검토해야 합니다.
• 외관 및 치수 검사: 커플러 내부에 변형, 균열, 녹이 발생하지 않았는지 확인하고, 나사산의 규격과 피치가 정밀하게 가공되었는지 전수 및 샘플 검사를 진행합니다.

2) 철근 단면 절단 및 나사산 가공 관리

• 직각 절단 준수: 철근 단면이 사선으로 절단되면 커플러 내부에서 밀착되지 않아 유격이 발생합니다. 반드시 전용 절단기를 사용하여 축 직각으로 정밀하게 절단해야 합니다.
• 가공 나사산 보호: 가공된 철근 나사산은 운반 및 보관 과정에서 손상되기 쉽습니다. 수송 시 보호 캡을 씌워 이물질 유입과 나사산 파손을 방지해야 합니다.

3. 현장 시공 및 체결 과정의 품질관리

실제 철근을 조립하고 커플러를 체결하는 현장 단계에서는 표준 작업 지침을 엄격히 준수하는지 감독해야 합니다.

1) 체결 토크 및 삽입 깊이 관리

• 토크렌치 사용 의무화: 감리원으로서 현장을 확인하다 보면 손대중이나 일반 렌치로 체결하려는 경우가 간혹 발생합니다. 반드시 규정된 체결 토크 값을 설정한 전용 토크렌치를 사용해야 합니다.
• 삽입 깊이 마킹 확인: 철근이 커플러 내부 정중앙까지 충분히 들어갔는지 눈으로 확인하기 위해, 체결 전 철근 표면에 기준선을 마킹하는 절차가 필수적입니다.

2) 이음 위치의 분산 배치

• 동일 단면 이음 제한: 구조 기준에 따라 철근 이음은 한 곳에 집중되지 않도록 지그재그 형태로 교차 배치(Staggered Splice)해야 합니다. 한 단면에서 50% 이상 이음이 집중되지 않도록 배근 도면을 사전에 검토합니다.

4. 품질 검사 및 인장시험 관리 방안

시공이 완료된 기계식 이음은 규정에 따른 인장시험과 정밀 검사를 거쳐 최종 승인을 받아야 합니다.

1) 현장 샘플링 인장시험

• 시험 수량 및 주기: 일정 수량(예: 500개 또는 일정 톤수 단위)마다 현장에서 체결된 시험편을 채취하여 공인시험기관에 인장시험을 의뢰합니다.
• 모재 파단 확인: 인장시험 시 커플러 체결 부위나 나사산이 먼저 풀리거나 파단되지 않고, 철근 자체(모재)가 파단되어 규정 항복강도 이상을 견디는지 확인해야 합격으로 판정합니다.

2) 비파괴 검사 및 육안 정밀 검사

• 토크 재검사: 시공 완료된 부위 중 일정 비율을 임의 추출하여 체결 토크를 재측정합니다.
• 유격 및 마킹 확인: 커플러 외부로 노출된 나사산의 산수와 기준 마킹 선의 위치를 확인하여 미체결이나 편심 체결을 차단합니다.

5. 현장 경험으로 본 기계식 이음 관리의 결론

철근 기계식 이음은 건물의 뼈대를 형성하는 인체로 비유하자면 관절과도 같은 역할을 합니다. 현장에서 수많은 공정을 감독하며 느낀 점은, 아무리 우수한 자재를 사용하더라도 현장 작업자의 작은 부주의가 구조적 미체결로 연결될 수 있다는 사실입니다.

발주처와 시공사 사이에서 관리를 수행하는 입장에서 가장 중요한 것은 ‘기본 준수’와 ‘투명한 절차 관리’입니다. 자재 입고 단계의 꼼꼼한 서류 검토, 나사산 및 직각 절단태 확인, 현장에서의 마킹 실명제 및 토크렌치 검측까지 일련의 체계적인 관리가 이뤄질 때 비로소 철근 기계식 이음은 본래의 구조 성능을 완전하게 발휘합니다. 철저한 품질관리 프로세스를 현장에 정착시켜 더욱 안전하고 견고한 건축물이 구축되기를 기대합니다.
