슈미트해머의 종류와 반발경도 측정방법

건축물이나 토목 구조물의 안전성을 평가할 때 가장 기본이 되는 작업 중 하나가 바로 콘크리트 강도 측정입니다. 특히 구조물을 손상시키지 않고 현장에서 즉시 강도를 추정할 수 있는 비파괴 시험법은 현장 관리에서 결코 빠질 수 없는 필수 절차입니다.

그중에서도 슈미트해머(Schmidt Hammer)를 이용한 반발경도 시험은 현장에서 가장 널리 활용되는 방법입니다. 오늘은 수많은 현장을 점검하고 감리하며 쌓아온 경험을 바탕으로, 슈미트해머의 다양한 종류와 올바른 반발경도 측정방법, 그리고 실무에서 놓치기 쉬운 주의사항까지 한눈에 이해하기 쉽게 정리해 드리겠습니다.

1. 슈미트해머란 무엇인가?

슈미트해머는 스프링의 힘으로 타격봉을 콘크리트 표면에 충격을 가한 후, 이때 튀어 나오는 반발 정도(반발경도, Rebound Number)를 측정하여 콘크리트의 압축강도를 추정하는 장비입니다.

구조물에 치명적인 손상을 주지 않고도 신속하게 측정할 수 있다는 큰 장점이 있어, 신축 현장의 거푸집 해체 시기 판단이나 기존 구조물의 안전진단 시 유용하게 사용됩니다. 하지만 표면의 상태나 탄산화(중성화) 진행 정도에 따라 오차가 발생할 수 있으므로 정확한 이해와 올바른 측정 절차가 반드시 수반되어야 합니다.

2. 현장에서 사용되는 슈미트해머의 주요 종류

현장 상황과 측정 대상 구조물의 특성에 따라 적절한 슈미트해머를 선택하는 것이 무엇보다 중요합니다. 타격 에너지의 크기에 따라 크게 다음과 같이 구분됩니다.

2-1. N형 슈미트해머 (표준형)

• 타격 에너지: 2.207 Nm
• 주요 용도: 일반 건축물 및 토목 구조물 (보통 콘크리트)
• 특징: 가장 일반적으로 널리 쓰이는 표준 모델입니다. 두께 100mm 이상의 일반적인 콘크리트 구조물의 압축강도를 측정할 때 기본으로 사용합니다.

2-2. L형 슈미트해머 (소형/저에너지형)

• 타격 에너지: 0.735 Nm
• 주요 용도: 박판 콘크리트, 경량 콘크리트, 두께가 얇은 부재
• 특징: N형에 비해 타격 에너지가 약 1/3 수준입니다. 충격으로 인한 균열이나 파손 우려가 있는 두께가 얇은 구조물이나 강도가 비교적 낮은 부재를 측정할 때 적합합니다.

2-3. M형 슈미트해머 (매시브/고에너지형)

• 타격 에너지: 29.43 Nm
• 주요 용도: 댐, 대형 교량, 록볼트, 매시브 콘크리트
• 특징: 타격 에너지가 매우 높은 중장비용 슈미트해머입니다. 두꺼운 토목 구조물이나 대형 콘크리트 구조물의 강도를 측정할 때 선택합니다.

2-4. P형 슈미트해머 (경량/플라스터용)

• 타격 에너지: 0.883 Nm
• 주요 용도: 기포 콘크리트, 단열 블록, 석고보드 등 low-density 재료
• 특징: 강도가 매우 낮은 특수 재료나 기포 콘크리트의 품질 상태를 확인할 때 제한적으로 사용됩니다.

3. 반발경도 측정의 올바른 절차

현장에서 슈미트해머를 들고 단순히 벽을 두드린다고 해서 올바른 측정 데이터가 나오지 않습니다. 정형화된 표준 절차에 따라 차근차근 진행해야 신뢰할 수 있는 강도 측정값을 얻을 수 있습니다.

3-1. 측정 부위의 선정 및 표면 처리

• 측정 부위 선정: 모서리나 균열이 발생한 부위, 자갈이 노출된 곳은 피해야 합니다. 모서리로부터 최소 10cm 이상 떨어진 평평한 면을 선택합니다.
• 표면 그라인딩: 콘크리트 표면의 찌꺼기, 페인트, 폼유 등을 연삭석(연마석)으로 깨끗이 닦아내고 매끄럽게 정리해야 합니다. 표면 부석이 남아있으면 반발경도가 낮게 측정됩니다.

3-2. 측선 획정 (격자망 그리기)

• 일반적으로 가로·세로 3cm 간격으로 lines를 그려 최소 20점 이상의 타격 점을 격자 모양으로 표시합니다.
• 각 타격 점 사이의 거리는 최소 30mm 이상 유지하여 이전 타격으로 인한 응력 영향을 받지 않도록 합니다.

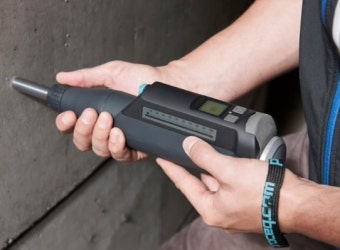

3-3. 타격 및 반발경도 기록

• 슈미트해머를 측정면과 반드시 수직(90도)이 되도록 밀착시킵니다.
• 일정한 힘으로 서서히 눌러 타격이 이루어지게 합니다.
• 타격 순간 장비의 눈금 또는 디지털 디스플레이에 표시된 반발경도($R$ 값)를 기록합니다.

4. 반발경도 보정 및 강도 추정 계산법

타격하여 얻은 raw 데이터는 그대로 사용할 수 없으며, 몇 가지 보정 과정을 반드시 거쳐야 정밀한 압축강도가 산출됩니다.

4-1. 이상치 제거 (데이터 정밀화)

• 20점 타격 후 측정된 전체 반발경도의 평균값을 계산합니다.
• 평균값에서 $\pm$20% 이상 벗어난 이상치 데이터는 파기합니다.
• 남은 유효 데이터가 최소 12점 이상 유지되는지 확인하고, 이들의 재평균값을 구합니다.

4-2. 타격 각도 보정

• 타격 방향이 수평이 아닌 상향(바닥에서 천장 방향)이나 하향(슬래브 바닥 방향)일 경우, 중력 영향에 따른 보정치($\Delta R$)를 가감해야 합니다.
• 상향 타격 시에는 반발값이 높게 나오므로 보정값을 빼주고, 하향 타격 시에는 보정값을 더해줍니다.

4-3. 콘크리트 탄산화(중성화) 보정

• 재령이 오래된 콘크리트는 공기 중의 이산화탄소와 반응하여 표면만 단단해지는 탄산화 현상이 일어납니다.
• 페놀프탈레인 용액을 분사하여 중성화 깊이를 측정한 후, 탄산화 진행 정도에 따른 보정계수를 곱해주어야 실제 내부 강도를 오인하지 않습니다.

4-4. 추정 압축강도 환산

• 최종 보정된 반발경도($R_c$)를 이용하여 강도 환산식(한국콘크리트학회 추천식 등)이나 장비 제조사의 환산 그래프에 대입하여 최종 압축강도($F_c$)를 산출합니다.

5. 실무 경험으로 본 현장 주의사항

오랜 기간 현장을 지도하며 확인한 결과, 시험 오차의 80% 이상은 장비의 결함이 아닌 시험자의 숙련도 및 절차 미숙에서 발생하곤 합니다. 현장에서 놓치지 말아야 할 세 가지 핵심을 말씀드립니다.

5-1. 정기적인 앤빌 검정 필수

시험 전에는 반드시 표준 앤빌(Test Anvil)에 타격하여 장비의 기준 반발값(보통 $R=80 \pm 2$)이 제대로 나오는지 확인해야 합니다. 장비 내부 스프링의 탄성이 떨어지면 측정값 전체가 틀어집니다.

5-2. 수직 타격의 유지

타격 시 해머가 기울어지면 타격 에너지의 일부가 분산되어 반발경도가 실제보다 현저히 낮게 측정됩니다. 몸의 중심을 잡고 두 손으로 해머를 단단히 지지하여 수직을 유지해야 합니다.

5-3. 비파괴 시험의 한계 인정

슈미트해머 시험은 구조물 표면 약 2~3cm 깊이의 상태를 반영하는 정성적인 추정 방식입니다. 중요한 구조적 판단이나 법적 절차가 필요한 경우에는 반드시 코어 채취를 통한 압축강도 시험이나 초음파 탐사법을 병용한 조합법을 활용하여 신뢰성을 확보해야 합니다.

슈미트해머는 휴대성과 편의성이 뛰어나 콘크리트 구조물의 품질 관리에 최고의 도구입니다. 하지만 정확한 이론적 바탕과 표준화된 보정 절차를 준수할 때 비로소 구조물의 안전을 담보하는 가치 있는 데이터가 만들어집니다. 현장에서 비파괴 시험을 계획하고 계신다면 위 절차를 꼭 숙지하셔서 안전하고 정밀한 점검을 수행하시길 바랍니다.
